国产青青操视频,亚洲一区二区三区无码在线高清88av,操白丝美女b免费看,高清视频自拍一区

隨著現(xiàn)代高科技的不斷發(fā)展,對所需要的結(jié)構(gòu)材料提出了更高的要求,先進(jìn)復(fù)合材料于上世紀(jì)五六十年代被開發(fā)出來,到現(xiàn)在已經(jīng)被廣泛應(yīng)用于相關(guān)領(lǐng)域并帶動(dòng)整個(gè)工業(yè)技術(shù)的進(jìn)步。其中,碳纖維增強(qiáng)樹脂基復(fù)合材料(CFRP)由于具有比模量大、比強(qiáng)度高、耐高溫性能、耐化學(xué)腐蝕、抗疲勞、可設(shè)計(jì)性強(qiáng)和尺寸穩(wěn)定性好等優(yōu)點(diǎn),被廣泛應(yīng)用于軍事、航空航天、石化、汽車、電子、機(jī)械等各個(gè)領(lǐng)域。

然而碳纖維復(fù)合材料表面自由能比較低,表面粗糙度較低,表面極性基團(tuán)含量較少,需要采用表面處理技術(shù)在膠接面上形成極性基團(tuán),增加膠接面表面粗糙度,提高膠接面表面自由能等特性,提升了膠接強(qiáng)度。傳統(tǒng)的表面改性方法如機(jī)械打磨、化學(xué)氧化等處理方法伴隨著高能耗、廢氣、廢液等污染的產(chǎn)生,相對而言采用等離子體處理方法,特別是大氣壓等離子體處理方法,可以對表面進(jìn)行大面積處理,通過在膠接表面形成親水極性基團(tuán)、增加表面粗糙度、提高表面自由能,在改善表面的同時(shí),對碳纖維復(fù)合材料基體損傷較低,可作為大面積膠接的表面處理方式。

等離子體對碳纖維復(fù)合材料改性后,有助于碳纖維復(fù)合材料表面性能的增強(qiáng),從而改進(jìn)了碳纖維復(fù)合材料的連接方式,促進(jìn)了碳纖維復(fù)合材料的大規(guī)模應(yīng)用,減少了運(yùn)輸成本,減少了燃油消耗,促進(jìn)了碳纖維復(fù)合材料的應(yīng)用與發(fā)展,提高生產(chǎn)力發(fā)展水平的同時(shí)保護(hù)了自然環(huán)境。

等離子體處理對碳纖維復(fù)合材料表面親水性能的影響

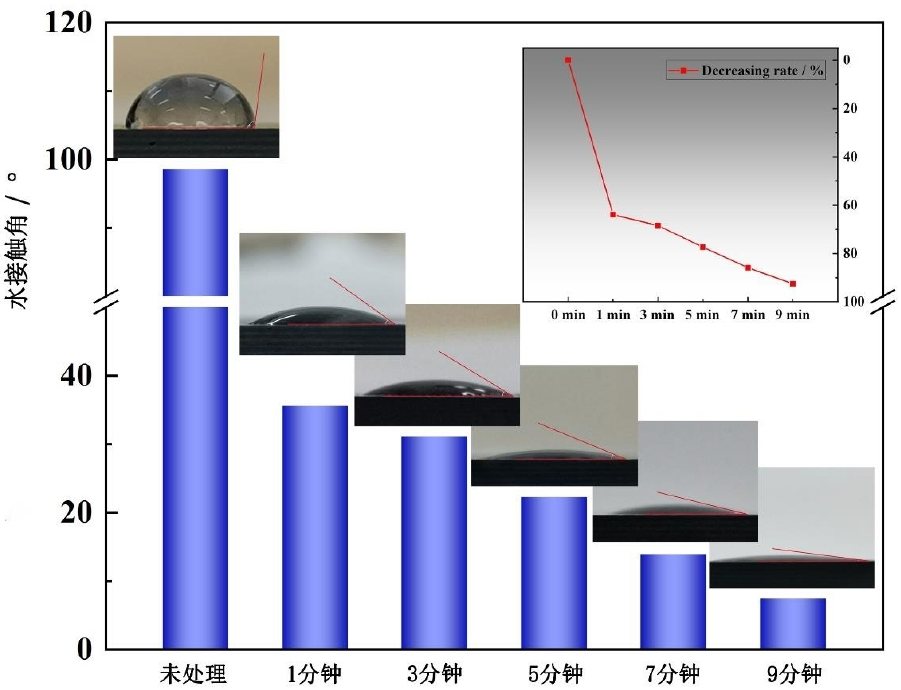

為了研究等離子處理對碳纖維復(fù)合材料(CFRP)試樣表面親水性能的影響,進(jìn)行了一項(xiàng)實(shí)驗(yàn)并測量了水接觸角(WCA),以評(píng)估表面潤濕性的變化。根據(jù)圖1的結(jié)果顯示,在原始試樣表面上,水的接觸角為98.6°。然而,隨著處理時(shí)間的逐步增加,CFRP試樣的WCA值逐漸下降至35.6°、31.1°、22.3°、13.9°和7.4°,呈現(xiàn)出明顯的降低趨勢。

圖1 不同等離子體處理時(shí)間單向CFRP表面水接觸角

為了進(jìn)一步研究等離子體處理對CFRP表面性能的影響,觀察了水滴在表面的擴(kuò)散狀態(tài),并記錄了水?dāng)U散面積的變化,結(jié)果如圖2和表2所示。對于未處理的樣品,由于水的表面張力相對較大,水滴形狀呈圓形,這表明未處理的膠接表面的潤濕性較差。然而,經(jīng)過等離子體處理后,處理后的CFRP表面的潤濕性得到了改善,水滴的潤濕面積明顯增加。在1分鐘到9分鐘的處理時(shí)間范圍內(nèi),潤濕面積的增加分別為61.35%、174.81%、287.53%、450.13%和640.65%。這進(jìn)一步證明了等離子體處理可顯著提高CFRP表面的潤濕性,并為CFRP表面處理提供了一種有效的方法。

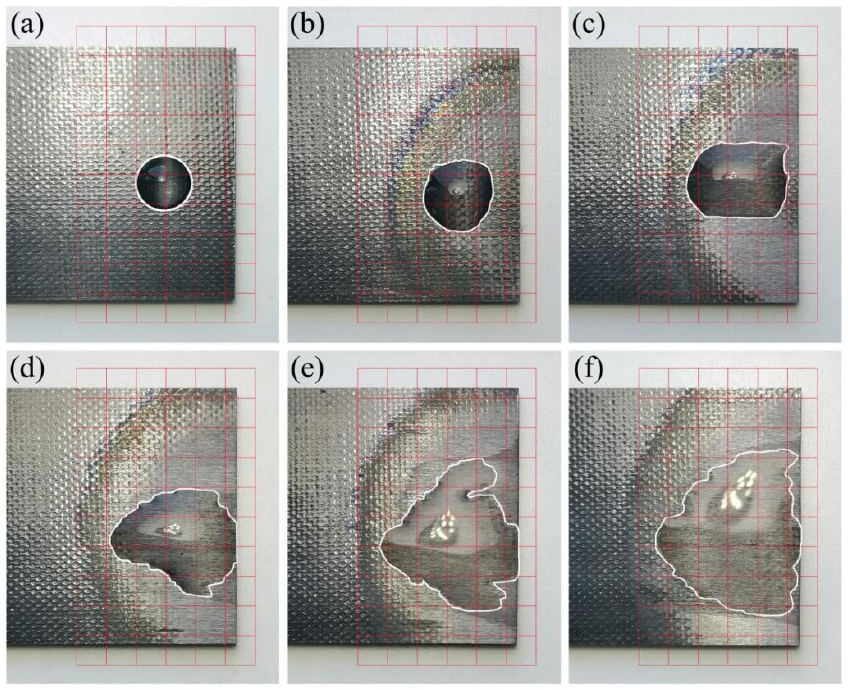

圖2 不同等離子體處理時(shí)間下水滴在CFRP表面的擴(kuò)散情況: (a) 未處理; (b) 1min; (c) 3min; (d) 5min; (e)  7min; (f) 9min

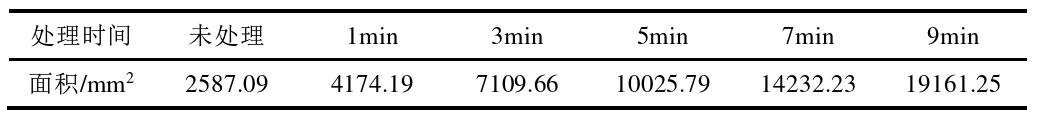

表2 為不同等離子體處理時(shí)間的水滴潤濕面積

表面潤濕性是形成膠接劑與碳纖維復(fù)合材料界面的必要先決條件,它直接影響膠結(jié)強(qiáng)度。碳纖維復(fù)合材料的表面潤濕性既取決于表面自由能,也取決于材料之間的機(jī)械互鎖效應(yīng),因此,表面粗糙度也是影響潤濕性和膠接強(qiáng)度的重要因素。

經(jīng)等離子體處理后,CFRP碳纖維試樣膠接區(qū)域的水接觸角變化表明,處理過程中能量的積累可以提高表面潤濕性。因此,這種現(xiàn)象可能是由于表面極性相關(guān)的表面自由能增加,以及材料表面粗糙度的增加所導(dǎo)致。這些因素共同作用,有利于提高表面潤濕性,從而增強(qiáng)界面的膠接強(qiáng)度。
